압축공기 시스템의 구성



압축공기시스템(아트라스 콥코)

압축공기 시스템의 구성요소

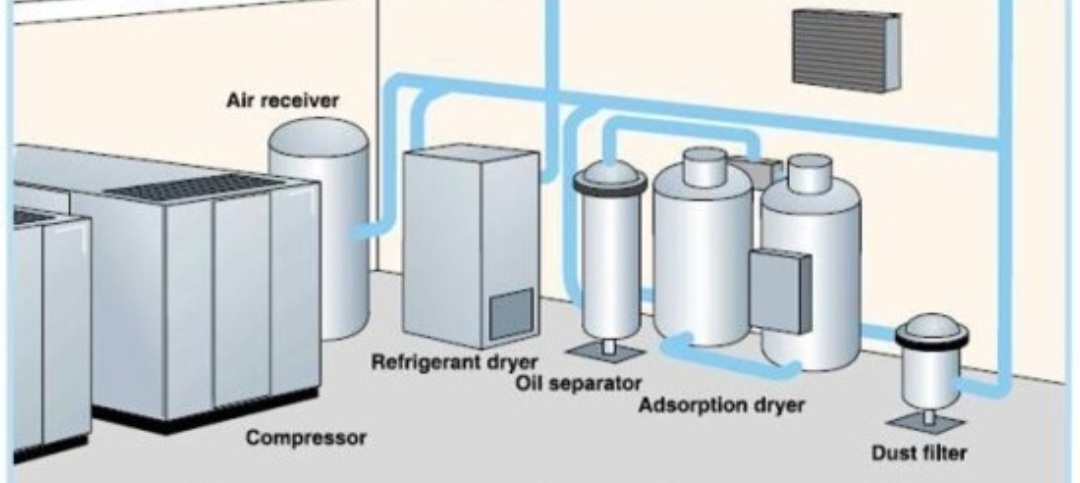

대기로부터 압축공기를 생성하여, 관의 말단에서 기계적인 일을 수행하는 엑츄에이터에 이르기까지의 공기압 시스템은 다양한 역할을 담당하는 기기들의 조합으로 구성된다. 아래그림은 전형적인 공기압 시스템의 구성이며 이를 기능별로 그룹화하면 다음과 같이 나타 낼 수 있다.

1. 동력원

전동기, 내연기관 혹은 보일러 등으로부터 전기, 연료 등을 기계적인 동력으로 변환한다.

2. 공기발생기

압축공기를 생성하고, 공기압 라인으로 안정 공급한다.
(1) 공기압축기:대기의 공기를 압축하여 압축공기를 생성한다.
(2)후 냉각기 :압축기로부터 토출 되는 고온공기를 냉각하고, 수분을 분리한다. 압축기로부터 토출 하는 공기온도는 압축공기의 종류 사양에 따라 다르지만 높게는
200도씨 까지 상승한다. 이러한 고온의 공기를 그대로 사용하면 패킹의 열화가 촉진되거나 말단에서 냉각되어 드레인이 분리되어 기기에 악영향을 미치게 된다. 따라서 압축기 토출 직후에 후냉각기를 설치하셔 고온의 압축공기를 냉각하여 수분을 분리한다.
일반적으로 이러한 후에 냉각기로는 수랭식과 공랭식이 있다.
(3) 공기탱크(Receiver Tank)
공기탱크의 사용목적은 순간적으로 압축공기의 송출능력, 공기량을 소비하는 경우 공기탱크에 저장한 압축공기로 대처하기 위한 것으로 압력강하를 허용범위 내로 유지할 수 있도록 탱크용량을 선정할 필요가 있다. 압축기 토출 주관에 설치할 뿐만 아니라 소비공기량이 많은 공압기기를 배관 말단부에 설치하는 경우에는 그 기기까지 배관을 신설하여 공압기기의 바로 근처에 전용 공기탱크를 설치하는 것이 일반적인 것이다.

3. 공기정화부

하류의 사용기기 및 사용목적에 따라 압축공기의 질을 조절한다.
드레인분리기, 배출기, 필터, 미스트분리기, 건조기(Dryer)로 구성

4. 제어부

압축공기의 압력, 유량 또는 유동방향을 조정, 제어하고 Actuator를 구동한다.
감압밸브, 윤활기, 방향제어밸브, 속도제어밸브로 구성

5. 작동부

압축공기의 에너지 변위나 속도의 기계적인 에너지로 변환하여 일 수행하며, 용도에 따라 매우 다양한 종류 및 크기가 있다.
공기압실린더, 로터리 Actuator

#출처: 성에너지 공기압축기시스템
(저자 이재형, 김희동)
